304不銹鋼作為奧氏體不銹鋼的典型代表，因其優(yōu)異的耐腐蝕性、加工性能和性價比，被廣泛應(yīng)用于食品加工、醫(yī)療器械、建筑裝飾、化工設(shè)備等領(lǐng)域。然而，市場上304不銹鋼板的質(zhì)量良莠不齊，部分產(chǎn)品甚至存在以次充好、成分不達標等問題。如何從眾多供應(yīng)商中挑選出真正高質(zhì)量的304不銹鋼板？本文將從材料成分、生產(chǎn)工藝、表面處理、性能檢測、品牌認證等核心維度出發(fā)，系統(tǒng)梳理選購要點，助您做出明智決策。

一、明確304不銹鋼的核心標準：化學成分與冶金工藝

304不銹鋼的“高質(zhì)量”首先體現(xiàn)在其化學成分的精準控制上。根據(jù)國際標準（如ASTM A240/A240M），304不銹鋼的典型成分為：

鉻（Cr）含量：18%~20%

鎳（Ni）含量：8%~10.5%

碳（C）含量：≤0.08%

其他元素：錳（Mn）≤2%、硅（Si）≤1%、磷（P）≤0.045%、硫（S）≤0.03%

關(guān)鍵點解析：

1、鎳含量不足是常見陷阱：鎳是決定304不銹鋼耐腐蝕性和韌性的核心元素。一些劣質(zhì)板材可能通過降低鎳含量（如僅含6%~7%）來降低成本，導(dǎo)致材料在潮濕或酸性環(huán)境中易生銹。選購時需要求供應(yīng)商提供第三方檢測的光譜分析報告，并重點核對鎳鉻比例。

2、碳含量與耐腐蝕性：碳含量越低（如304L，碳含量≤0.03%），抗晶間腐蝕能力越強。若產(chǎn)品用于焊接加工或高溫環(huán)境，建議優(yōu)先選擇低碳版本。

3、冶金工藝的影響：優(yōu)質(zhì)304不銹鋼需通過AOD（氬氧脫碳）精煉工藝控制雜質(zhì)，確保成分均勻。小鋼廠可能采用落后的冶煉技術(shù)，導(dǎo)致材料內(nèi)部存在氣孔或夾雜物。

二、表面質(zhì)量與加工工藝：從光潔度到公差控制

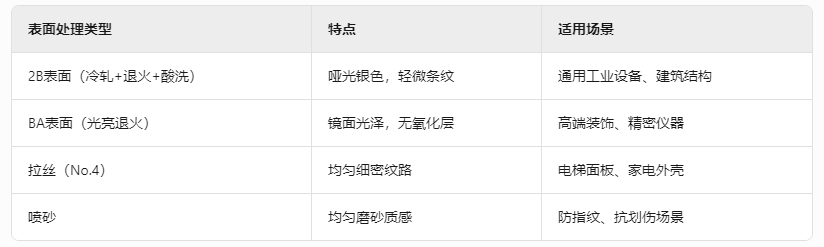

不銹鋼板的表面處理直接影響其美觀度、清潔性和耐腐蝕能力。不同加工工藝的板材適用于不同場景：

選購注意事項：

檢查表面缺陷：優(yōu)質(zhì)板材應(yīng)無劃痕、凹坑、輥印、色差。可用強光側(cè)向照射，觀察是否均勻反光。

厚度公差控制：304不銹鋼板的實際厚度與標稱值可能存在偏差。例如，標稱1.0mm的板材，若采用普通公差標準（±0.1mm），實際可能在0.9~1.1mm之間；而精密公差（如±0.05mm）的板材更適合對尺寸要求嚴格的加工件。

邊緣處理：剪切邊緣應(yīng)平整無毛刺，卷板端面需整齊無裂痕。

三、力學性能與耐腐蝕性：實驗室測試與實用驗證

除了成分達標，304不銹鋼的機械性能和耐腐蝕能力需通過實際測試驗證：

1、力學性能測試

抗拉強度（Tensile Strength）：≥515 MPa

屈服強度（Yield Strength）：≥205 MPa

延伸率（Elongation）：≥40%（厚度≤0.5mm時≥35%）

測試方法：截取樣品送檢第三方實驗室，通過萬能材料試驗機獲取數(shù)據(jù)。

2、耐腐蝕性驗證

鹽霧試驗：優(yōu)質(zhì)304板材在5%中性鹽霧環(huán)境下應(yīng)至少72小時無紅銹。

實際環(huán)境模擬：若用于食品加工設(shè)備，可用檸檬酸或氯化鈉溶液浸泡48小時，觀察表面是否變色。

晶間腐蝕測試：通過硫酸-硫酸銅沸騰法（GB/T 4334）檢測焊接或熱處理后的抗腐蝕能力。

四、品牌與認證：選擇可信賴的供應(yīng)鏈渠道

市場上304不銹鋼板的來源復(fù)雜，選擇正規(guī)品牌和認證產(chǎn)品可大幅降低風險：

知名鋼廠推薦：

國內(nèi)：太鋼（TISCO）、寶鋼（BAOSTEEL）、張浦（ZPSS）

國際：奧托昆普（Outokumpu）、浦項（POSCO）、日本冶金（Nippon Steel）

認證標識核查：

材質(zhì)證明書（MTC）：包含爐號、批號、成分及性能數(shù)據(jù)，需與實物標簽一致。

國際標準認證：如ASTM（美國材料試驗協(xié)會）、JIS（日本工業(yè)標準）、EN（歐洲標準）、GB（中國國標）。

行業(yè)特殊認證：食品級應(yīng)用需符合FDA（美國食品藥品監(jiān)督管理局）或GB 4806.9-2016標準。

避坑提示：

警惕“非標304”或“DSS304”等混淆名稱，這些并非國際標準牌號。

要求供應(yīng)商提供原廠質(zhì)保書，避免中間商篡改信息。

五、價格與性價比：避免低價陷阱

304不銹鋼板的價格受鎳價波動影響較大（鎳占成本約50%），但過低的價格往往暗藏風險：

合理價格區(qū)間參考（以2023年為例）：

1.0mm厚度冷軋板：約18~25元/公斤（品牌不同差異較大）

精密壓花板：加價30%~50%

成本差異來源：

廢鋼比例：大廠多用原生料，小廠可能摻入回收料。

表面處理工藝：BA表面比2B表面成本高約15%。

運輸與倉儲：正規(guī)代理商的庫存環(huán)境可避免板材受潮或污染。

建議策略：

批量采購前索取樣品進行性能測試。

對比3~5家供應(yīng)商的綜合報價，優(yōu)先選擇提供檢測服務(wù)的商家。

六、實用檢測技巧：快速辨別劣質(zhì)板材

即使沒有專業(yè)設(shè)備，也可通過以下方法初步判斷304不銹鋼質(zhì)量：

1、磁性測試：

304不銹鋼為奧氏體結(jié)構(gòu)，正常情況下無磁性（或弱磁性）。若板材能被磁鐵強烈吸附，可能為假冒的200系不銹鋼（如201、202）。

2、藥水檢測：

使用不銹鋼鑒定液（如Mn、Ni檢測液）：

滴上藥水后，若迅速變紅（高錳低鎳），則為201不銹鋼；

304不銹鋼通常呈淡紅色或無色（根據(jù)藥水配方不同）。

3、火花觀察：

用砂輪打磨時，304不銹鋼火花呈直線狀且較短，火花分叉少；而200系不銹鋼火花更密集，分叉多。

綜上所述，選擇高質(zhì)量的304不銹鋼板是一項需要技術(shù)與經(jīng)驗結(jié)合的工作。通過嚴格把控成分、工藝、檢測和供應(yīng)鏈，用戶可有效規(guī)避風險，確保材料性能滿足長期使用需求。建議在采購合同中明確質(zhì)量條款，并保留樣品以備爭議時追溯。在追求成本優(yōu)化的同時，切勿忽視材料的本質(zhì)性能——畢竟，一塊優(yōu)質(zhì)的304不銹鋼板，可能是十年不生銹的保障，而劣質(zhì)板材的隱性損失可能遠超采購時的價差。
